본 문서는 키커바이크 핸들바의 레버와 본체를 잇는 통신 케이블 교체 방법에 대해서 다룹니다.
*핸들바에 부착된 순정 바테이프 제거 시도는 이면의 접착제 때문에 실패하는 경우가 많습니다. 시간을 들여 제거하시기 보다는 교체용 핸들바 바테이프를 준비하시는 편이 좋습니다.
바테입 및 검정색 전기테이프를 제거
레버의 고무 후드를 뒤에서 앞으로 밀고

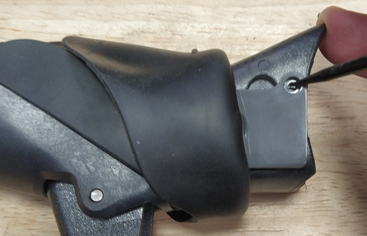

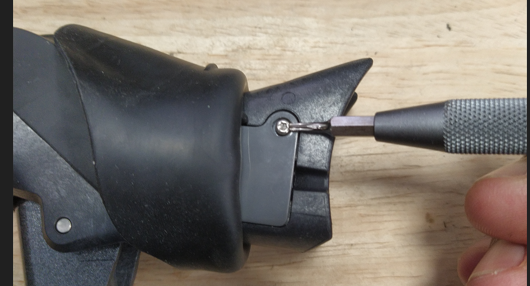

T6렌치로 단자 커버의 별 볼트를 제거(1개)

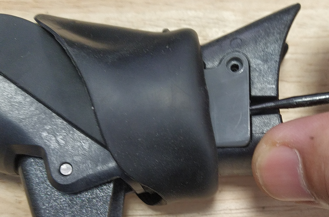

커버 끝을 살짝 들어올리고 뒤로 당겨서 제거

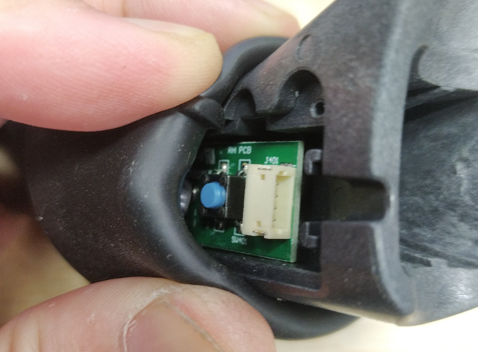

*제거 중 레버 내부의 스위치를 손상시키지 않도록 주의!

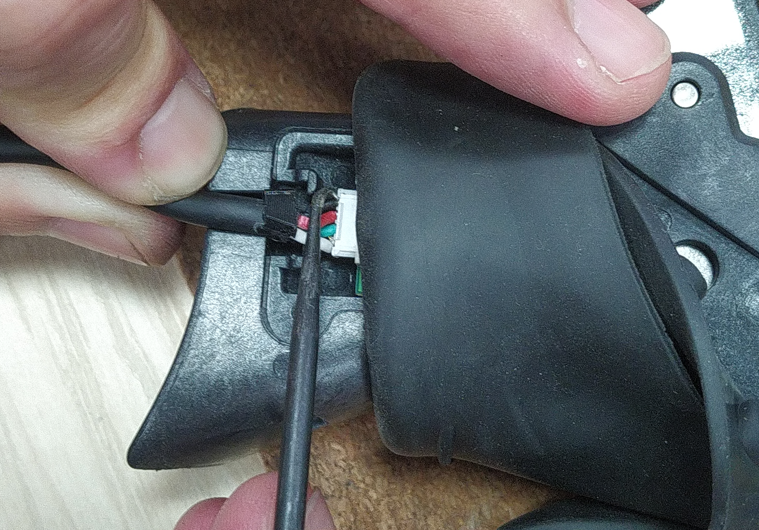

구 케이블은 송곳 등으로 커넥터부를 살짝 당기면 빠집니다

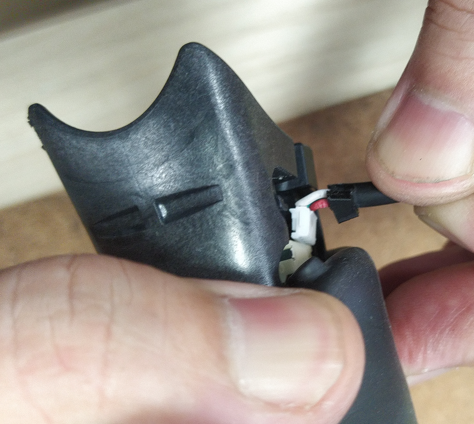

새 케이블은 사진과 같이 목 부분을 꺾어서 장착하십시오
송곳으로 단자를 결합할 때 케이블이나 단자를 손상시키지 않도록 주의

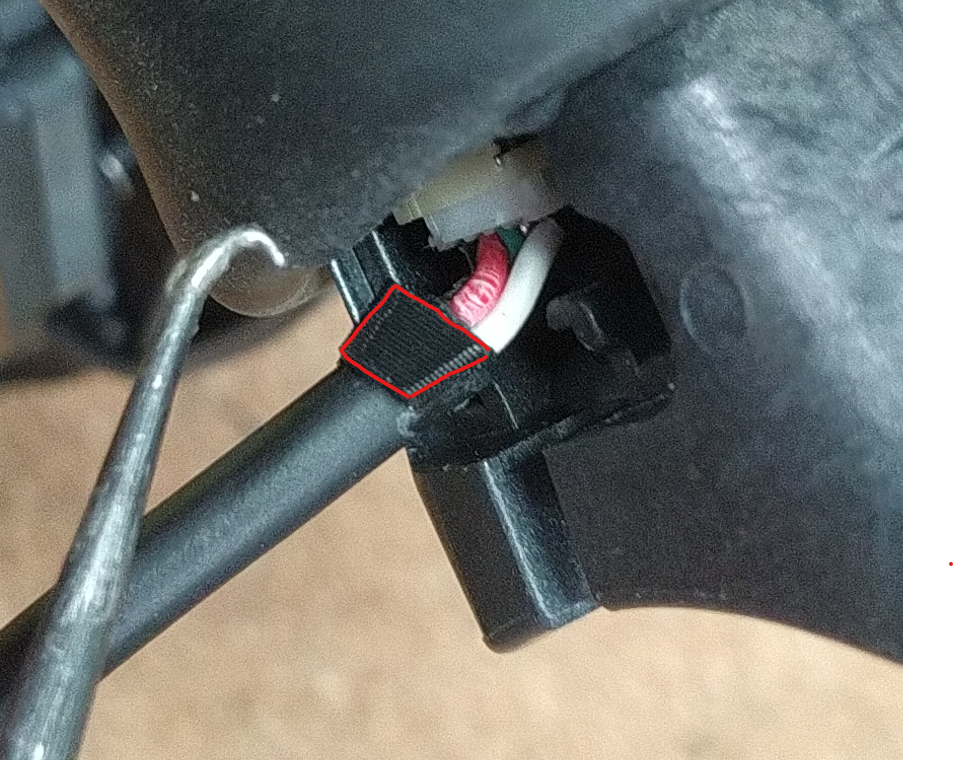

단자 뒤쪽의 케이블 그로밋을 레버에 넣을 때는 사진과 같은 방향으로 설치합니다.

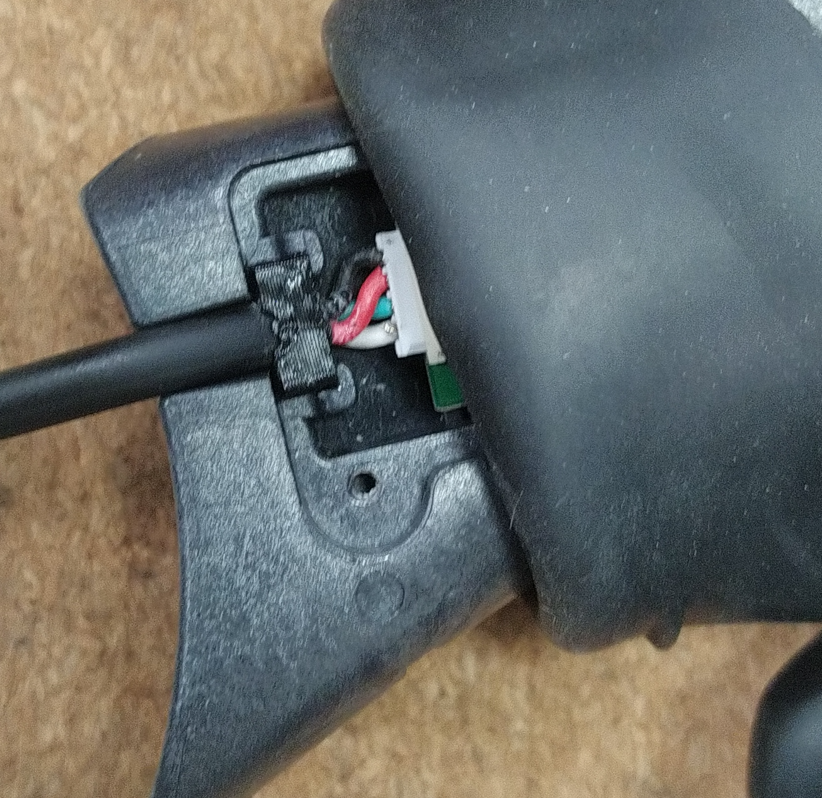

그로밋을 꾹 눌러 끼웁니다.
조립은 분해의 역순입니다.
*커버 장착시 내부 스위치를 손상시키지 않도록 후드 고무를 충분히 벌리십시오.
참고영상
