키커 바이크의 정기 점검 및 유지 보수

실행 주기

유지보수 작업

상세설명

참고 그림(클릭하여 확대)

라이딩 직후

키커 바이크를 닦습니다

깨끗한 마른 천으로 레버 결합부 / 액정 유닛 등 전자 부품과 탑튜브 / 클램핑 레버 주변의 습기를 닦아냅니다.

매달,

또는 32시간 라이딩 후

*먼저 도래하는 쪽 기준

수평 조절발과 고정 링을 점검합니다.

수평 조절발이 지면에 충분히 닿아 있는지, 고정 링에 의해 안정적으로 고정되어 있는지를 확인합니다.

변속 레버 연결부를 점검하고 닦아줍니다

필요할 경우 레버 연결 잭을 뽑은 후 알코올을 묻힌 솜으로 닦아 줍니다.

연간 4회,

또는 96시간 라이딩 이후

*먼저 도래하는 쪽 기준

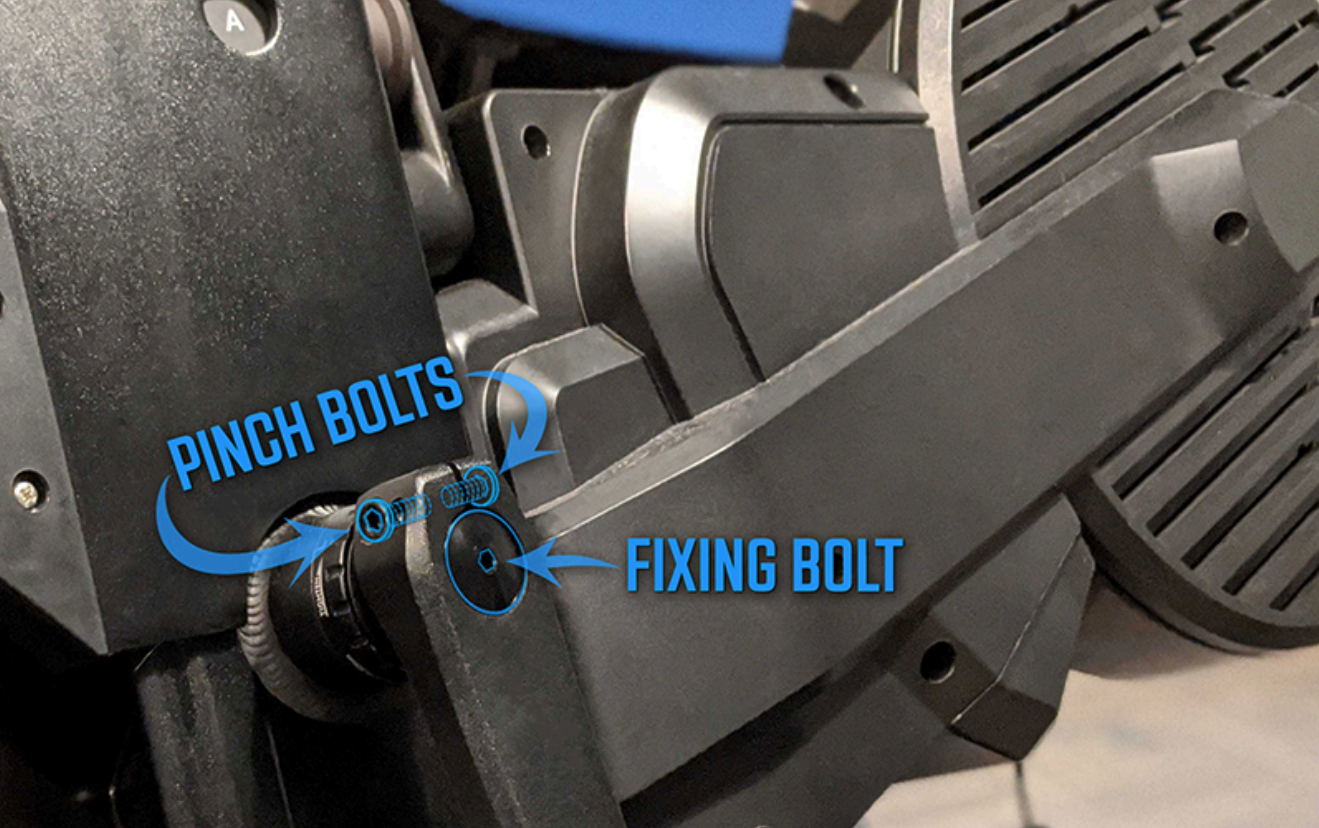

크랭크 핀치 볼트의 조임 상태를 점검합니다

Fixing Bolt : 3Nm Max

Pinch Bolts : 15Nm Max

(하단의 상세 설명을 참조)

*지정 토크를 참고 하시되,제시된 최대값을 넘기지 마십시오

다리 마운트 볼트의 체결 토크를 확인합니다(총 10개소)

앞 발을 들어올려 키커 바이크를 수직으로 세운 후 볼트를 점검하십시오. 조임 토크는 26Nm(최대)입니다.

연간 2회,

또는 192시간 라이딩 이후

*먼저 도래하는 쪽 기준

스템 핸들바 고정 볼트의 체결 토크를 확인합니다(총 4개소)

조임 토크는 6Nm(최대)입니다.

모터 통풍 커버를 닦습니다

진공 청소기 등을 사용하여 먼지와 찌꺼기를 제거하십시오.

리니어 액츄에이터의 하단 고정 볼트를 점검합니다.

볼트,와셔 부위에 분사식 실리콘 그리스를 도포합니다.

그리스를 시트튜브와 핸들바 스템에 도포합니다.

깨끗이 닦은 후 피니시라인 파이버 그립, 또는 파크툴 PPL-1등을 도포합니다.

모든 조절 부위가 적절히 움직이는지 확인합니다.

QR내부의 플라스틱 곡면 와셔의 모양을 점검합니다.부서졌거나 평평해 졌을 경우 교환합니다.

플라스틱 하우징 고정 볼트(14개소)가 적절히 조여져 있는지 확인합니다.

2mm 육각 렌치와 십자 드라이버를 이용하여 손으로 가볍게 조입니다.

안장 고정 볼트를 확인합니다.

조임 토크는 6Nm(최대)입니다.

두 볼트의 조임 토크가 균일해야 합니다.
