시마노 DU는 휠 회전수를 기반으로 주행 속도를 감지하고 어시스트 수준을 계산합니다. 휠 회전 센서는 바퀴와 함께 회전하는 자석을 정확하게 인식해야 정상적으로 작동합니다.
자석이 없거나 위치가 맞지 않으면 속도가 0으로 표시되거나 동력 지원이 즉시 중단될 수 있습니다. 최근 휠 또는 로터 교체 과정에서 자석이 빠진 상태로 조립되어 오작동이 발생하는 사례가 증가하고 있어 아래 내용을 안내드립니다.
휠 회전 센서는 자석이 센서를 스쳐 지나갈 때 신호를 받아 뒷바퀴 회전수를 계산합니다. 이 신호는 주행 속도 표시뿐 아니라 동력 지원 제어에도 사용되는 필수 요소입니다.
시마노 DU를 사용한 E-MTB는 대부분 아래 두 가지 방식 중 하나를 사용합니다.

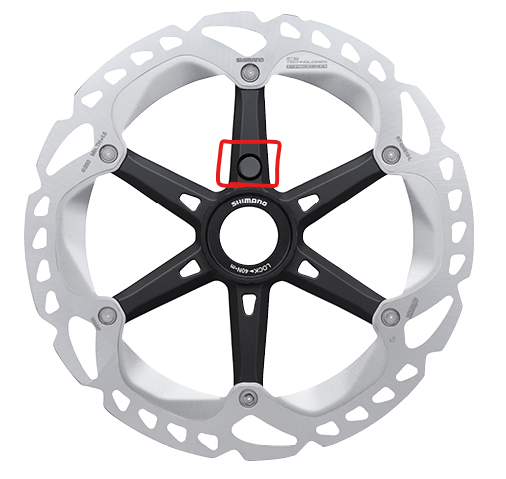

로터 일체형 자석디스크 로터 안쪽에 작은 자석이 포함된 구성입니다. Shimano RT-EM 시리즈 등에서 사용되며, 센서는 로터 근처에 배치됩니다.

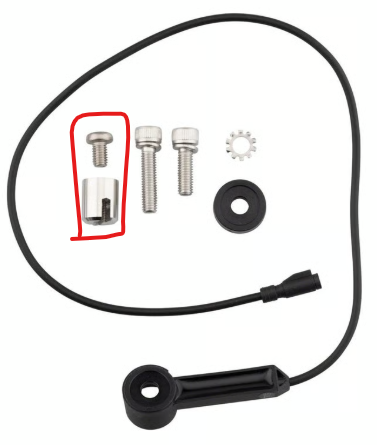

스포크 부착형 자석스포크에 링 또는 클립 형태의 자석을 설치하는 구성입니다. 일반 자전거의 속도계 휠 센서 방식과 동일합니다.센서는 주로 논 드라이브쪽의 체인 스테이 중간에 위치합니다.
로터 일체형 자석을 사용하는 자전거에서 일반 로터로 교체하면 자석이 사라지므로 센서가 회전 신호를 받지 못합니다. 특히 휠을 변경하며 센터락 전용 로터가 사용이 불가능하여 6볼트 로터로 변경할 때 이러한 문제가 가장 많이 발생합니다.
스포크 부착형 자석의 경우에도, 휠을 통째로 교체하며 기존 자석을 옮기지 않았을 경우에도 센서가 회전 신호를 받지 못합니다.
기존 로터 또는 휠에 자석이 포함된 구성인지 확인해 주십시오.
센서가 바라보는 위치가 로터인지, 스포크인지 확인해 주십시오.
스포크 부착형 자석인 경우, 새 휠로 자석을 옮겨 장착해 주십시오.
로터 일체형 자석을 사용하는 자전거는 동일한 방식의 자석 포함 로터로 교체해야 합니다.
6볼트 로터를 반드시 사용해야 하는 경우에는 로터 볼트에 장착하는 별도 자석 어댑터가 필요합니다.시마노에서는 이러한 유형의 자석 어댑터를 만들지 않습니다
자석과 센서 사이의 거리가 너무 멀어지면 인식이 되지 않을 수 있으므로 설치 후 반드시 작동 여부를 확인해 주십시오.
시마노 DU의 속도 측정 및 어시스트 기능은 자석의 존재와 위치에 크게 의존합니다. 휠 또는 로터를 교체할 때 자석이 포함된 부품이 제거되거나 센서와 자석의 위치가 어긋나면 정상 작동이 불가능합니다. 교체 작업 전후로 자석의 존재 여부와 센서 위치를 꼭 확인해 주시기 바랍니다.
추가 문의 사항이 있으시면 언제든지 판매점 또는 본사 고객지원으로 연락 주십시오.
