필요한 공구:
l (+) 드라이버
l 5mm 알렌 키(육각 렌치)
l 와이어 커터(케이블 타이 커팅용)
l 페달 제거를 위한 공구
l 키커바이크 회수 박스(나눅스 네트웍스 제공)
분해 및 포장 예상 시간
l 15분~30분
설명

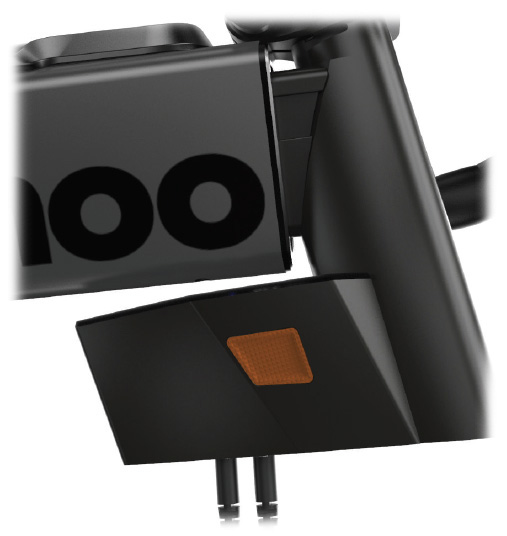

1.아래 이미지를 참고하시어 틸트 버튼을 더블탭하여 키커바이크의 기울기를 초기화
합니다.
2.파워 어댑터가 연결되어 있으면 연결을 해제하시고 페달, 핸들바, 시트 포스트를
제거해줍니다.

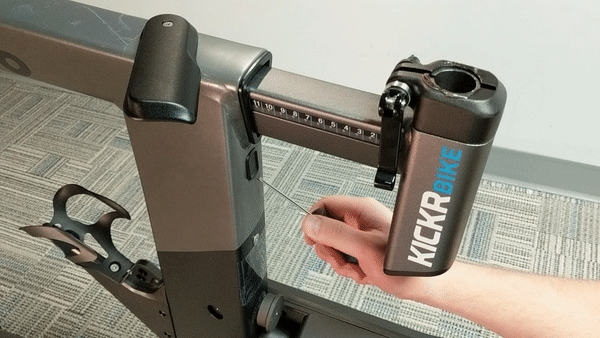

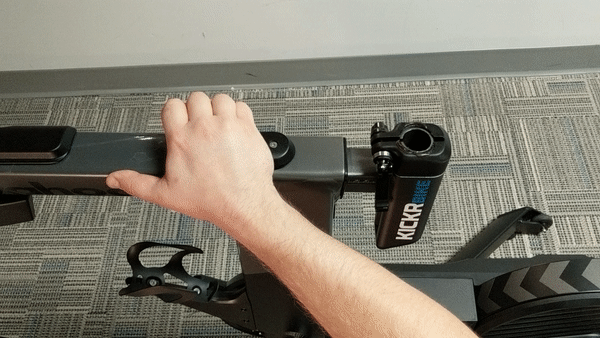

3.셋백 조절을 가장 뒤쪽 위치까지 조절해줍니다.

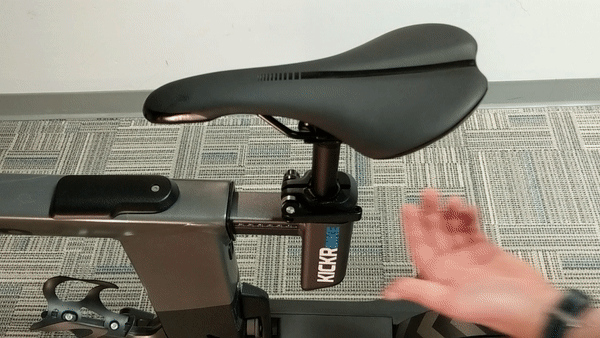

4.스탠드 오버 조절을 가장 낮은 위치인 (A)로 맞춰줍니다.

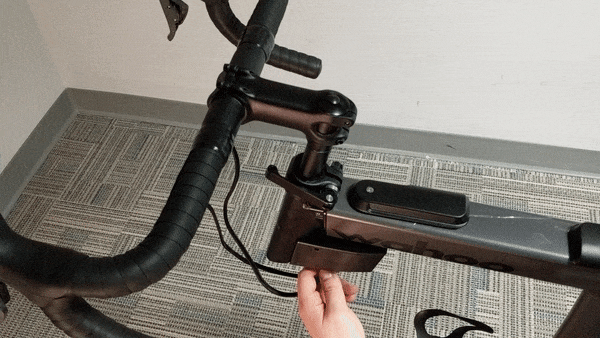

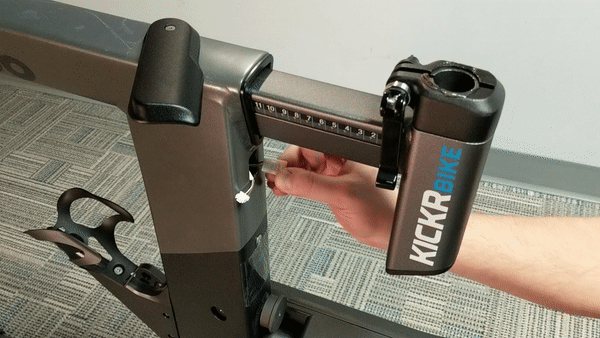

5.셋백 조절부 아래의 플러그를 제거해줍니다. 살짝 힘을 줘서 당기는 것으로 잘 빠지지만
(-) 드라이버와 같은 납작한 공구를 사용할 수도 있습니다.

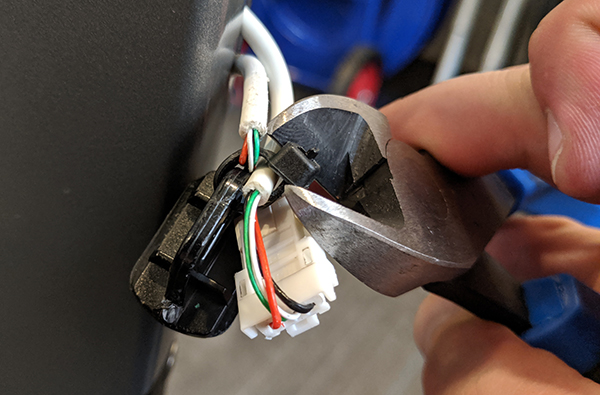

6. 와이어를 연결하거나 플러그를 고정하고 있는 모든 케이블 타이를 제거합니다.
와이어가 절단되거나 프레임 안으로 다시 들어가지 않도록 주의 바랍니다.

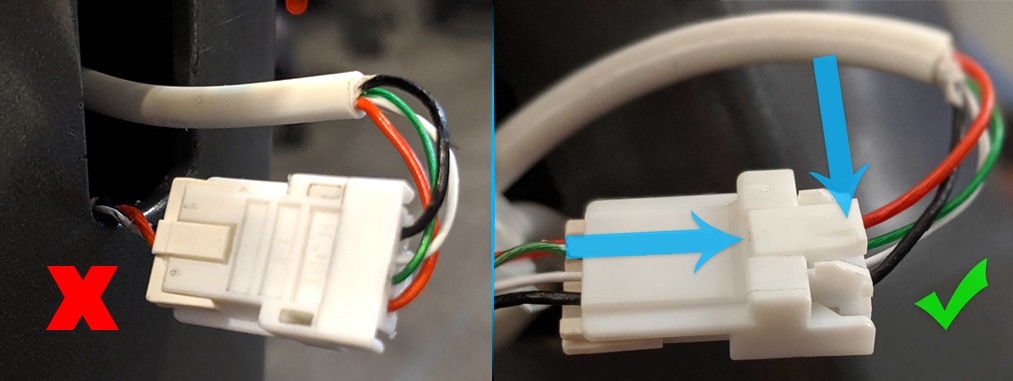

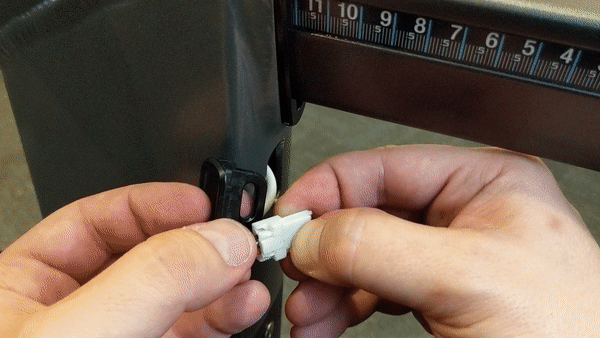

7. 와이어 근처의 탭을 눌러 연결부의 와이어를 더 넓은 쪽에서 분리합니다.
와이어를 좁은 쪽에서 분리하지 마십시오.
아래 이미지를 참고하시어 분해하시기 바랍니다.
8. 하단 와이어를 프레임 구멍안으로 다시 넣어서 프레임 분리시 걸리지 않도록 합니다.

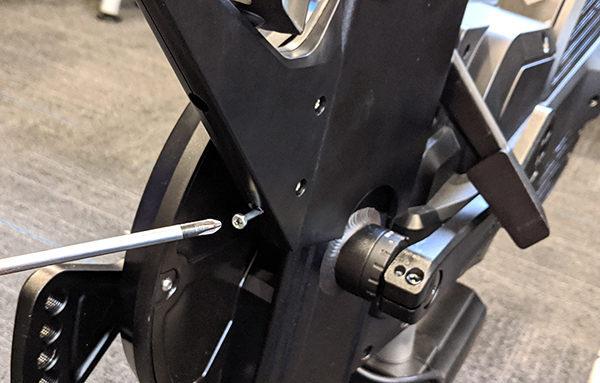

9.(+) 드라이버를 사용하여 아래 그림과 같이 크랭크 바로 위에 있는 플라스틱 수축부에 있는 맨 아래 전면 나사를 제거합니다.

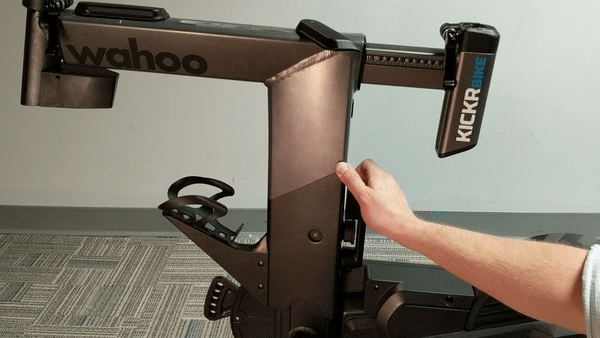

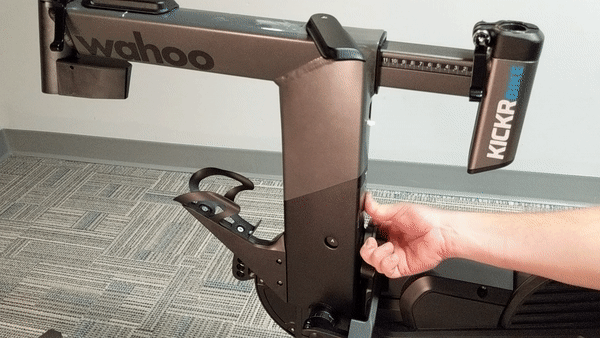

10.키커바이크의 상부 어셈블리를 탈거해줍니다.

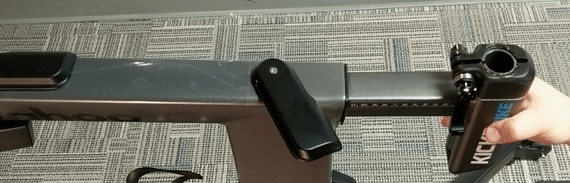

11.상부 어셈블리를 탈거한 후 배송을 위해 모든 조정 지점을 짧게 한 후 클램프로 고정하고 손상을 방지하기 위해 모든 와이어를 프레임 안으로 집어 넣습니다.
12.키커바이크를 뒤로 기울여 밑에 있는 5mm 알렌 키(육각 렌치) 나사를 쉽게 풀 수 있도록 해줍니다.

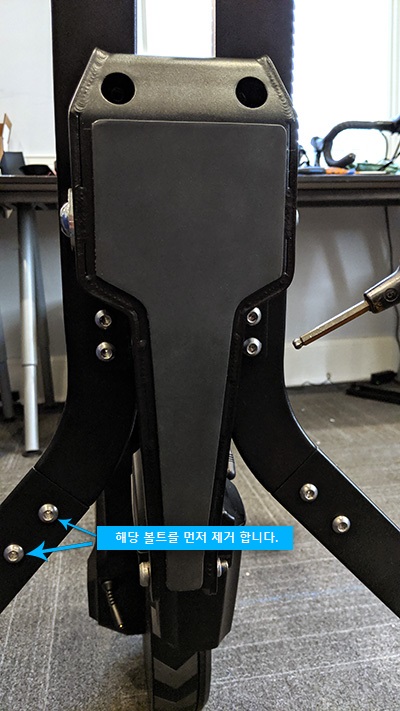

13.키커바이크의 오른쪽 다리를 고정하는 5mm 나사를 제거합니다.(아래 이미지 왼쪽 하단에 표시)

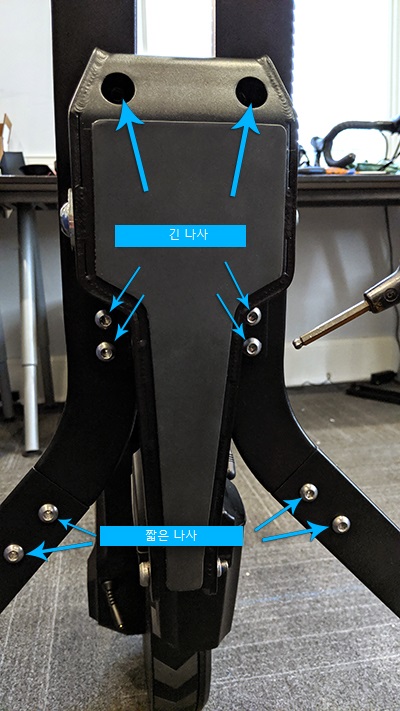

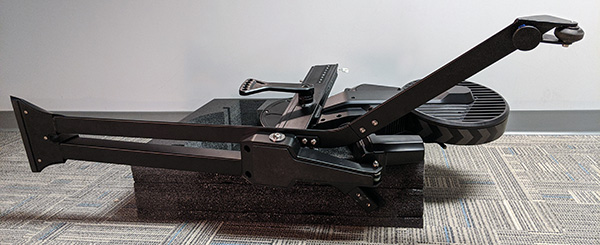

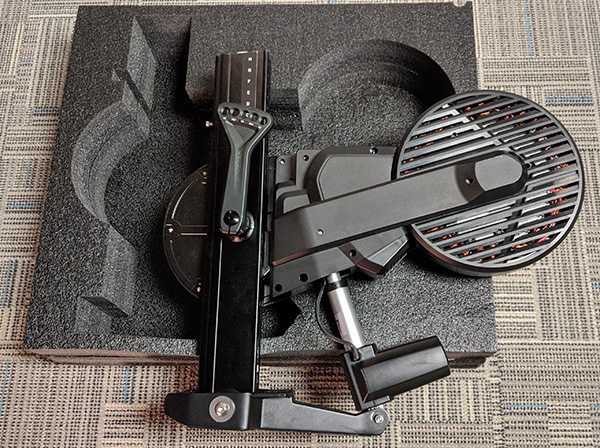

14.오른쪽 다리의 나사를 모두 제거 후 작은 박스의 큰 포장재를 꺼내서 키커 바이크의 오른쪽면에 포장재를 놓아둡니다. 그 후 키커바이크의 오른쪽 다리를 탈거하고 키커바이크의 오른쪽 면이 폼 위에 올라갈 수 있도록 조심히 눕혀주고 아래 그림과 같이 나머지 8개 나사를 제거합니다.
15.키커바이크가 상자 위에 있고 나머지 나사를 제거했으면 왼쪽 다리를 먼저 탈거한 후 앞쪽 다리를 탈거하여 분해를 완료합니다.

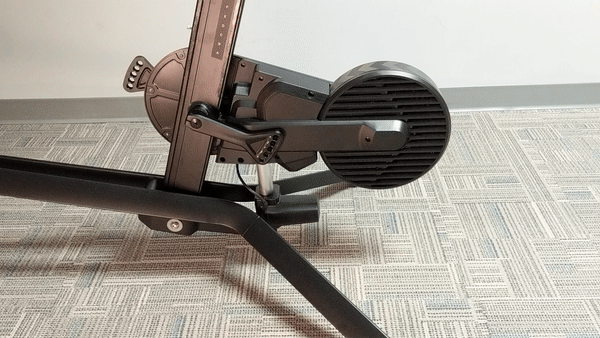

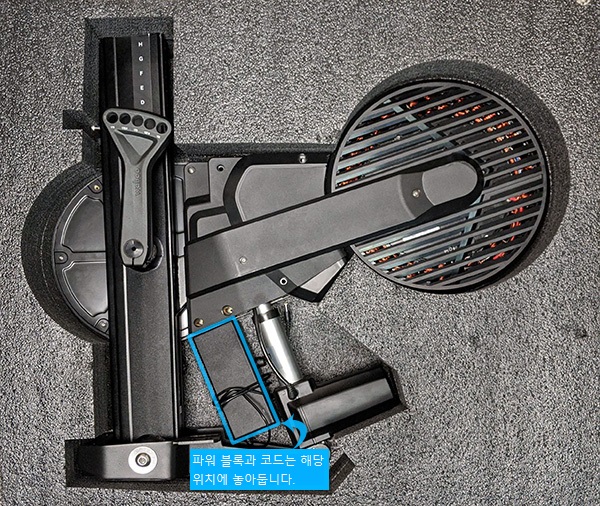

16.모든 다리를 제거한 상태에서 크랭크를 돌려 좌측 크랭크가 싯포스트를 향해 위로 가도록 하여 키커바이크의 하부 어셈블리가 포장재에 완벽하게 들어 갈 수 있도록 합니다. 아래 이미지를 참고하여 파워 블록도 포장한 뒤 나머지 포장재로 위를 덮어 박스에 넣어 포장을 완료해줍니다.

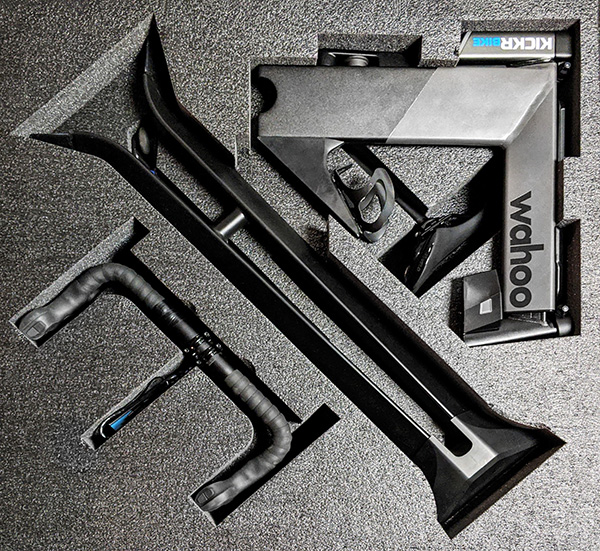

17.큰 포장 박스에서 포장재를 꺼내 바닥에 놓습니다.
l 삼각형 모양의 홀의 가장 아래쪽에 싯포스트와 안장을 놓습니다.
l 상부 어셈블리의 모든 조정 지점을 짧게 한 뒤 고정하고 삼각형 모양의 홀에 놓아줍니다.
l 양쪽 다리는 앞쪽 다리 홀의 아래부분에 놓아 준 뒤 그 위에 앞쪽 다리를 놓아줍니다.
l 핸들바는 스템의 4개 볼트를 풀어 느슨하게 한뒤 E 모양의 홀에 놓아줍니다.
18.나머지 포장재로 위를 덮은 뒤 큰 포장 박스에 넣어 포장을 완료합니다.
